咱们今天聊聊线切割机割件有换向条纹的原因，以及解决线切割换向条纹的方法。

【1】线切割换向条纹的产生原因

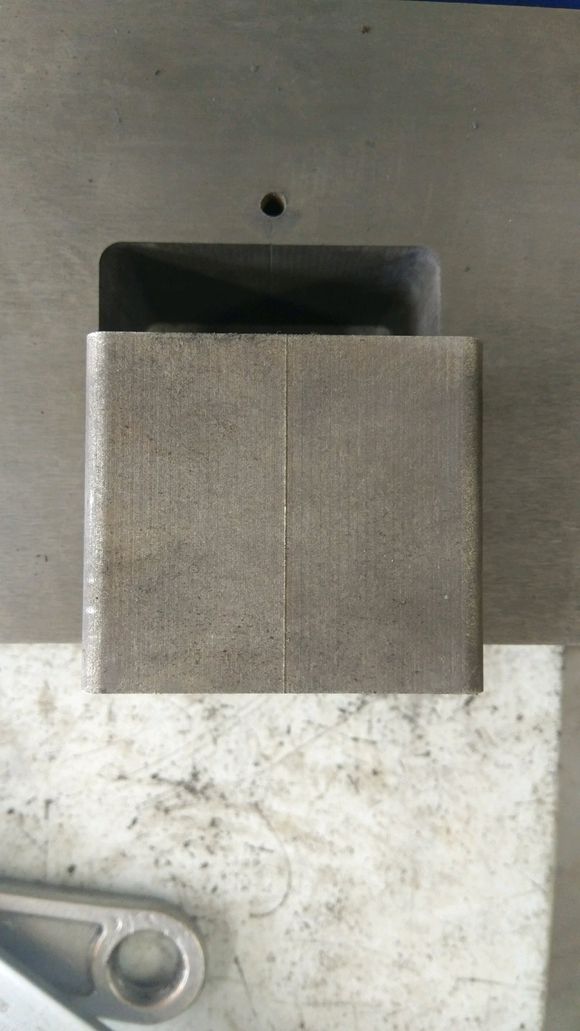

由电蚀原理决定，放电电离产生高温，液内的碳氢化合物被热分解产生大量的碳黑，在电场的作用下，镀覆于阳极。这一现象在电火花成型加工中被利用作电极的补偿。而线切割中，一部分被丝带出缝隙，也总有一部分镀覆于工件表面，其特点是钼丝的入口处少，而丝的出口处多。这就是产生犬牙状黑白交错条纹的原因。这种镀层的附着度随工件主体与放电通道间的温差变化，也与极间电场强度有关。就是说，镀覆碳黑的现象是电蚀加工的伴生物，只要有加工就会有条纹。碳黑附着层的厚度通常是0.01~2μ，因放电凹坑的峰谷间都有，所以擦掉是很困难的，要随着表面的抛光和凹坑的去除才能彻底打磨干净。只要不是伴随着切割面的搓板状，没有形状的凸凹仅仅是碳黑的附着，可不必大感烦脑。因为切割效率，尺寸精度，金属基体的光洁度才是我们所追求的。

线切割换向条纹怎么解决？

【2】改善线切割换向条纹的方法

改善线切割换向条纹的方法不多，主要是线切割液稍稀些、稍旧一些；加工电压降低一点；变频跟踪更紧一点等。

要彻底没有条纹，则要把产生条纹的条件全部铲除，即丝不换向，液内无乳化的碳氢物改用纯水，这样我们快走丝线切割的主要优越也就没了。

目前去掉换向条纹最有效的办法仍然是多次切割，就沿轮廓线留量0.005~0.02，切割轨迹修正后再切一遍，不留量沿上次轨迹再重复一遍，这样的重复切割，伴随脉冲加工参数的调整，会把换向的条纹完全去除干净，且把加工精度和光洁度都提高一等，这种操作在中走丝线切割机床上是常见操作。

以上就是济南速必得小编整理汇总的线切割换向条纹怎么解决，大家学会了吗？在下篇文章中小编会讲下上文提到的线切割搓板条纹的产生原因与解决方法，不见不散。

我们为您组织了好多个纯线切割用户群，如果您想学习线切割操作，解决线切割问题与故障，了解线切割行情与耗材，可以联系下我们济南速必得的官方微信号A-RAIN186进群。一切都是群里朋友免费互助，万把线切割人已经组织起来了，有您一席，我们虚位以待！
