咱们今天就针对线切割割铝易断丝这个问题来分析一下导致割铝易断丝的原因以及解决方案。

【1】线切割铝件易断丝的原因

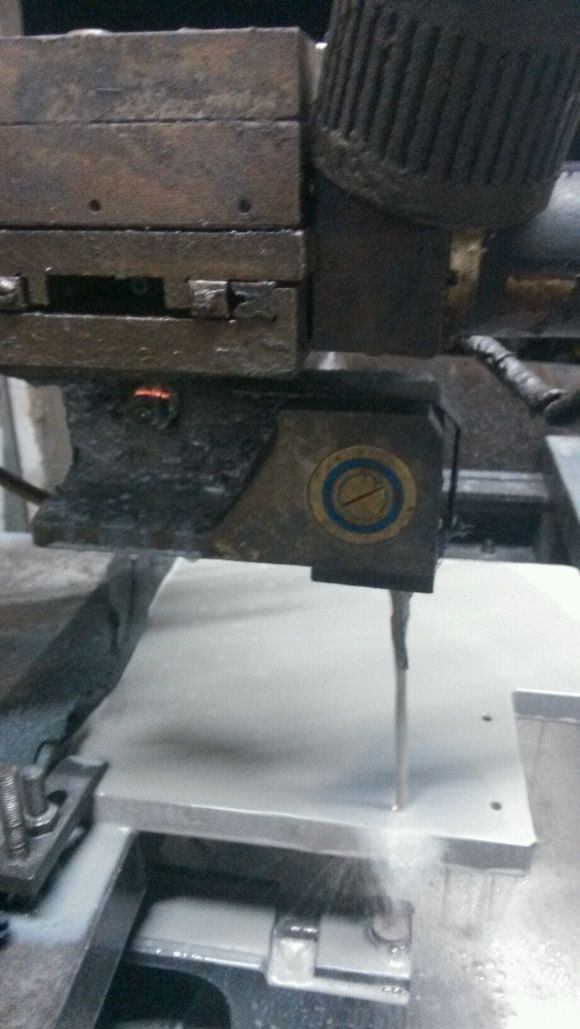

线切割割铝件时，由于材料比较软，排屑困难，且铝在高温下极易形成硬质氧化膜，加工产生大量氧化铝或铝屑易粘在钼丝上，使钼丝与馈电块接触部位很快就会磨出深沟。软的铝和硬的磨粒夹杂在一起，充塞在沟槽处，一旦被带进去，就会把沟槽挤死，丝也就被卡断了。

【2】线切割割铝易断丝的解决方法

针对钼丝卡在导电块里夹断钼丝的问题，调整一下上、下丝架馈电块的位置，以防导电块磨损的沟槽引起夹丝断丝造成效率低、加工表面多次切割引起的质量下降和材料浪费。

加工材料的厚度超过40mm，一般加工3～4h后就把导电块稍微旋转一个角度，加工8h后再旋转一个新的角度，这样每加工8h后旋转调整一次导电块的位置来减少断丝的几率。实际加工表明，通过这种方法大大降低了加工成本，提高了经济效益。注意导电块与电极丝过压量一般在0.5～1mm。

针对线切割割铝断丝的诀窍

当一个面的三个点都有切割沟槽后，再旋转导电块90°，依次类推直到四个面都有切割沟槽。然后在靠近采样线的一边垫一个1～2mm的垫片，就可以向左调整导电块的位置，就相当于换了一个新的导电块，节约了生产成本。

做个总结哈，线切割割铝可以通过调整导电块位置这种方法，能够实现减少导电块夹丝断丝的问题。当然还必须注意，当工件尺寸精度要求比较高时，必须要测量钼丝的直径，及时修改补偿量，保证尺寸精度要求。

以上就是济南速必得小编整理汇总的针对线切割割铝断丝的诀窍，大家学会了吗？

我们为您组织了好多个纯线切割用户群，如果您想学习线切割操作，解决线切割问题与故障，了解线切割行情与耗材，可以联系下我们济南速必得的官方微信号A-RAIN186进群。一切都是群里朋友免费互助，万把线切割人已经组织起来了，有您一席，我们虚位以待！
